l 用途
ZBW景观型箱式变电站，是集高压、变压器、低压开关柜组合成一体并在制造厂内装配完成的可移动预装式变电站，用于城建、矿山、工厂企业等公用配电设施，也可为建筑工地临时配电设备。
l 特点
1、产品外壳采用玻纤增强特种水泥，形式多样、美观大方，既是配电产品又可成为城市景观。
2、产品抗曝晒能力强，不易导热，不会因外部温度过高引起内部设备温度升高。
3、机械强度高，耐冲击性好。
4、较好的防潮性能，不因冷热变化而产生凝露。
5、产品具有防冻、防裂、防腐特性和防火阻燃性。
l 主要技术参数
序号
|
项目
|
单位
|
高压单元
|
低压单元
|
变压器
|
1
|
额定电压
|
kV
|
10（6、20）
|
0.4
|
10/0.4
|
2
|
额定容量
|
KVA
|
|
|
50~2000
|
3
|
额定电流
|
A
|
400、630
|
100~3000
|
|
4
|
额定短路开断电流
|
kA
|
31.5~50R
|
15、30、50、100
|
|
5
|
额定短路关合电流
|
KA
|
50
|
|
|
6
|
额定热稳定电流
|
KA/S
|
20/2
|
|
|
7
|
额定动稳定电流（峰值）
|
kA
|
50
|
|
|
8
|
工频耐压
|
KV/1min
|
对地42；断口48
|
|
油35/干28
|
9
|
冲击耐压
|
KV
|
对地75；断口85
|
2.5
|
75
|
10
|
箱壳防护等级
|
|
IP44
|
IP44
|
IP44
|
11
|
噪齐水平
|
dB
|
油55/干65
|
|
|
|
|
|
|
|
|

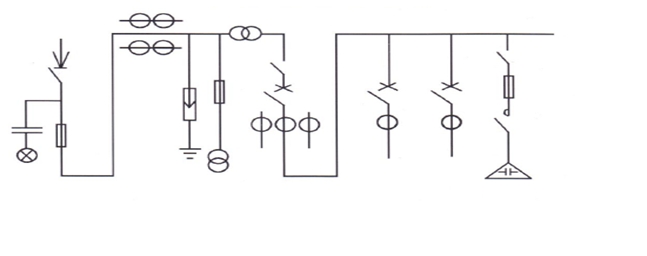

l 单结线图
l 主电路电器设备
型号规格
|
配电照明
|
FN5-10
|
1
|
GSN-6
|
1
|
LZJC-10
|
2
|
HY5WS-17/50
|
3
|
S9
|
1
|
HD13
|
3
|
ME,DW15
|
1
|
|
