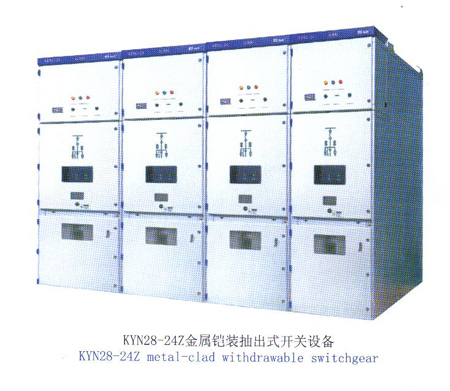

| 24KV高压开关柜 >> KYN28-24Z金属铠装抽出式开关设备


l       概述

KYN28-24Z型户内金属铠装抽出式开关设备主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所得受电、送电及大型高压电动机起动等,实行控制保护、监测之用。本开关柜满足IEC298GB3906等标准要求。可配用森源公司的VS系列真空断路器,也可配用ABB公司的VD4真空断路器。

l       使用环境条件

1.    海拔高度:不超过1000m

2.    环境温度:+40℃~-10

3.    环境湿度:相对湿度≤95%

4.    没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

5.    若有特殊使用条件,请在定货时和制造厂申明、协商。

l       产品参数



项目

单位

单位

额定电压

KV

24

最高工作电压

KV

24

额定绝缘水平

1min工频耐受电压

KV

相间

65  隔离   79

雷电冲击耐受电压

KV

相对地

125  断口  145

额定频率

Hz

50

主母线额定电流

A

630, 1250, 16002000, 25003150

分支母线额定电流

A

630, 1250, 16002000, 25003150

45热稳定电流(有效值)

KA

20 25 31.5

额定动稳定电流(峰值)

KA

50 63 80

防护等级

外壳为IP4X,隔室间、断路器室门打开时为IP2X



注:电流互感器的短路容量应单独考虑
